مقدمه

لودسل ها حسگرهایی هستند که برای اندازه گیری نیرو و وزن در صنایع مختلف به کار می روند. با توجه به تنوع در طراحی و عملکرد، انتخاب لودسل مناسب برای هر کاربرد اهمیت ویژه ای دارد. در این مقاله، به بررسی و مقایسه انواع لودسل ها از نظر ویژگی ها، فرآیند تولید و کاربردهای آن ها می پردازیم.

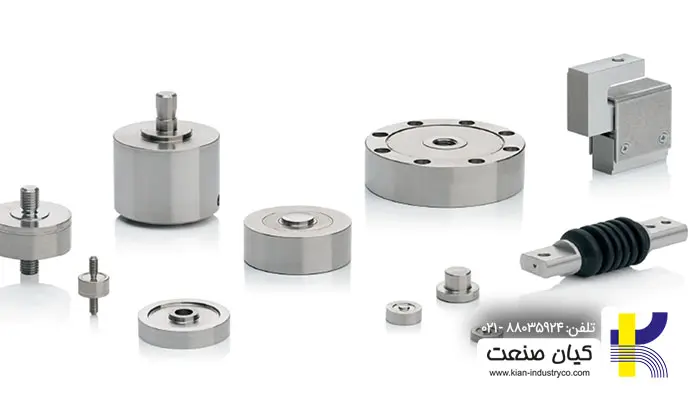

مقایسه انواع لودسل ها

در این بخش، انواع مختلف لودسل ها را معرفی کرده و ویژگی ها و کاربردهای هر کدام را بررسی می کنیم.

لودسل خمشی (Bending Beam Load Cells)

لودسل های خمشی برای اندازه گیری نیروهای فشاری و کششی در کاربردهای صنعتی مورد استفاده قرار می گیرند. این لودسل ها دارای طراحی ساده و دقت بالایی هستند و معمولاً در ترازوهای صنعتی و سیستم های توزین مخازن به کار می روند.

لودسل ستونی (Canister Load Cells)

لودسل های ستونی برای اندازه گیری نیروهای فشاری بالا طراحی شده اند و در کاربردهای سنگین مانند باسکول های کامیون و سیستم های توزین سیلوها استفاده می شوند. این لودسل ها دارای ساختار مقاوم و دقت بالایی هستند.

لودسل های فشاری-کششی (Compression – Tension Load Cells)

این نوع لودسل ها قادر به اندازه گیری هر دو نیروی فشاری و کششی هستند و در کاربردهایی که نیاز به اندازه گیری نیرو در دو جهت وجود دارد، مانند تست مواد و ماشین آلات کششی، استفاده می شوند.

لودسل های فشاری (Compression Load Cells)

لودسل های فشاری برای اندازه گیری نیروهای فشاری طراحی شده اند و در کاربردهایی مانند توزین مخازن، سیلوها و باسکول ها به کار می روند. این لودسل ها دارای دفت بالا و ساختار مقاومی هستند.

لودسل های سری LCM305 و LCM315

این سری از لودسل ها برای اندازه گیری نیروهای فشاری و کششی در کاربردهای صنعتی و آزمایشگاهی طراحی شده اند. آن ها دارای دقت بالا و قابلیت اطمینان هستند و در تست مواد و کالیبراسیون دستگاه ها به کار می روند.

لودسل های S-شکل (S-Beam Load Cells)

لودسل های S-شکل برای اندازه گیری نیروهای فشاری و کششی در کاربردهای مختلف مانند سیستم های توزین، ماشین آلات بسته بندی و تست مواد استفاده می شوند. این لودسل ها دارای طراحی فشرده و نصب آسان هستند.

لودسل های پلتفرم و تک نقطه ای (Platform and Single Point Load Cells)

این لودسل ها برای ترازوهای پلتفرمی و سیستم های توزین با ظرفیت کم تا متوسط طراحی شده اند. آن ها دارای دقت بالا و قابلیت اطمینان هستند و در کاربردهای تجاری و صنعتی به کار می روند.

لودسل های کم ارتفاع (Low Profile Load Cells)

لودسل های کم ارتفاع برای کاربردهایی که فضای نصب محدود است، طراححی شده اند. این لودسل ها دارای دقت بالا و ساختار مقاومی هستند و در سیستم های توزین و تست مواد به کار می روند.

جدول مقایسه عملکرد لودسل ها (Mechanical Load Cells)

نوع (Type)	محدوده وزنی (Weight Range)	دقت (Accuracy)	کاربردها (Apps)	نقاط قوت (Strength)	نقاط ضعف (Weakness)
Hydraulic Load Cells	تا 10,000,000 پوند	0.25%	تانک ها، سیلوها و مناطق خطرناک	مقاومت در برابر ضربه بالا، حساس نبودن به دما	گران و پیچیده
Pneumatic Load Cells	گسترده	بالا	صنایع غذایی و مناطق خطرناک	ایمنی ذاتی، فاقد سیالات	واکنش کند، نیازمند هوای تمیز و خشک

 جدول مقایسه لودسل های استرین گیج (Strain Gage Load Cells)

نوع (Type)	محدوده وزنی (Weight Range)	دقت (Accuracy)	کاربردها (Apps)	نقاط قوت (Strength)	نقاط ضعف (Weakness)
Bending Beam Load Cells	10-50k پوند	0.03%	ترازوها و پلتفرم ها	هزینه کم، ساختار ساده	گیج ها در معرض خطر، نیازمند محافظت
Shear Beam Load Cells	10-50k پوند	0.03%	ترازوهای پلتفرمی و بارهای خارج از مرکز	مقاومت در برابر بار جانبی، آب بندی بهتر	–
Canister Load Cells	تا 500k پوند	0.05%	کامیون ها، تانک ها و ترازوهای بزرگ	تحمل حرکت بار	عدم حفاظت در برابر بارهای افقی
Ring and Pancake Load Cells	5-500k پوند	–	تانک ها و ترازوهای مخازن	تماماً استیل	حرکت بار مجاز نیست
Button and Washer Load Cells	0-50k پوند	1%	ترازوهای کوچک	کوچک و ارزان	نیاز به بار متمرکز

 جدول سایر لودسل ها (Other Load Cells)

نوع (Type)	محدوده وزنی (Weight Range)	دقت (Accuracy)	کاربردها (Apps)	نقاط قوت (Strength)	نقاط ضعف (Weakness)
Helical	0-40k پوند	0.2%	پلتفرم ها، لیفتراک و صندلی های خودرو	تحمل بارهای خارج از محور، شوک و اضافه بار	–
Fiber Optic	–	0.1%	کابل های انتقال الکتریکی، پایه های پیچی	مقاوم در برابر نویز RFI/EMI و دماهای بالا	–
Piezo Resistive	–	0.03%	–	حساسیت بالا، خروجی سیگنال قوی	هزینه بالا، خروجی غیرخطی

مقایسه کاربردها در صنایع مختلف

در این بخش، کاربردهای هر نوع لودسل در صنایع مختلف را بررسی می کنیم.

نوع لودسل	صنایع کاربردی
لودسل خمشی (Bending Beam)	ترازوهای صنعتی، سیستم های توزین مخازن، خطوط تولید
لودسل ستونی (Canister)	باسکول های کامیون، سیستم های توزین سیلوها، صنایع سنگین
لودسل فشاری-کششی (Compression-Tension)	تست مواد، ماشین آلات کششی، سیستم های تعلیق
لودسل فشاری (Compression)	توزین مخازن، سیلوها، باسکول ها، خطوط تولید
لودسل سری LCM305 و LCM315	تست مواد، کالیبراسیون دستگاه ها، آزمایشگاه های صنعتی
لودسل S-شکل (S-Beam)	سیستم های توزین، ماشین آلات بسته بندی، تست مواد، خطوط تولید
لودسل پلتفرم و تک نقطه ای (Platform and Single Point)	ترازوهای پلتفرمی، سیستم های توزین تجاری و صنعتی، خطوط تولید
لودسل کم ارتفاع (Low Profile)	سیستم های توزین با فضای نصب محدود، تست مواد، خطوط تولید

انتخاب لودسل مناسب برای هر کاربرد، به دقت، ظرفیت و شرایط محیطی بستگی دارد. با شناخت ویژگی ها و کاربردهای هر نوع لودسل، می توان بهترین گزینه را برای نیازهای خاص هر صنعت انتخاب کرد. توجه به مشخصات فنی و کیفیت ساخت لودسل ها، در افزایش دقت و اطمینان در اندازه گیری نیرو و وزن مؤثر است.

نتیجه گیری

لودسل ها به عنوان ابزارهایی دقیق و حیاتی در اندازه گیری نیرو و وزن، طیف گسترده ای از کاربردها را پوشش می دهند. تنوع در طراحی و فناوری های به کار رفته در آن ها، امکان استفاده در صنایع مختلف از جمله صنایع غذایی، پزشکی، خودروسازی و نفت و گاز را فراهم کرده است. هر نوع لودسل، با توجه به ویژگی های خاص خود، می تواند نیازهای متنوع کاربران را برطرف کند و دقت بالایی در فرآیندهای حساس ارائه دهد.

مقایسه انواع لودسل ها نشان می دهد که انتخاب صحیح، وابسته به عواملی نظیر دقت مورد نیاز، محدوده وزنی، شرایط محیطی و هزینه است. به عنوان مثال، لودسل های استرین گیج برای کاربردهای عمومی و دقیق اییده آل هستند، در حالی که لودسل های هیدرولیکی و پنوماتیکی در محیط های سخت و صنعتی کاربرد بیشتری دارند. شناخت نقاط قوت و ضعف هر نوع لودسل می تواند به تصمیم گیری بهتر کمک کند.

در نهایت، لودسل ها نه تنها ابزارهایی برای اندازه گیری نیرو هستند، بلکه نقش مهمی در افزایش بهره وری، ایمنی و کیفیت محصولات دارند. با پیشرفت فناوری، انتظار می رود این حسگرها دقیق تر و کاربردی تر شوند و نقش بیشتری در صنایع پیشرفته ایفا کنند. انتخاب لودسل مناسب، گامی کلیدی در بهبود عملکرد سیستم ها و دستیابی به نتایج مطلوب تر است.
