لودسل ها به عنوان اصلی ترین حسگرهای اندازه گیری وزن در سیستم های نوار نقاله نقش کلیدی ایفا می کنند. این حسگرها داده های دقیق و قابل اعتمادی را برای محاسبه وزن مواد جابه جا شده روی نوار ارائه می دهند. سیستم های نوار نقاله معمولاً در صنایع معدنی، غذایی، بسته بندی و لجستیک استفاده می شوند و دقت در اندازه گیری وزن مواد برای افزایش بهره وری و کنترل کیفیت ضروری است.

چالش اصلی در این سیستم ها، ترکیب حرکت نوار نقاله با اندازه گیری دقیق وزن است. این ترکیب مستلزم انتخاب لودسلی است که بتواند علاوه بر مقاومت در برابر لرزش ها و بارهای دینامیکی، دقت بالایی نیز ارائه دهد. در ادامه، به بررسی عوامل کلیدی در انتخاب لودسل مناسب برای این کاربرد می پردازیم.

عوامل مهم در انتخاب لودسل برای نوار نقاله

انتخاب لودسل مناسب برای سیستم های نوار نقاله یکی از مهم ترین مراحل طراحی و پیاده سازی این سیستم ها است. در ادامه، عوامل کلیدی که باید در انتخاب لودسل مدنظر قرار گیرد به تفصیل توضیح داده شده اند:

نوع مواد جابه جا شونده

ویژگی های مواد حمل شده روی نوار نقاله یکی از عوامل تأثیرگذار در انتخاب لودسل است. موادی که وزن بالا و حجم زیادی دارند، مانند مواد معدنی یا سنگ، نیاز به لودسل هایی با ظرفیت بالا دارند که بتوانند وزن سنگین را با دقت تحمل و اندازه گیری کنند. از سوی دیگر، موادی که سبک تر هستند، مانند غلات یا محصولات بسته بندی شده، نیاز به لودسل هایی دارند که دقت بیشتری ارائه دهند، زیرا خطاهای کوچک در این سیستم ها می توانند اثر قابل توجهی بر نتایج نهایی داشته باشند.

همچنین ویژگی های فیزیکی مواد، مانند رطوبت، چسببندگی یا تمایل به سُر خوردن، باید در نظر گرفته شود. موادی که چسبناک هستند ممکن است به اجزای لودسل بچسبند و بر دقت اندازه گیری تأثیر بگذارند. در چنین مواردی، استفاده از لودسل هایی با پوشش های محافظ و مقاوم در برابر خوردگی می تواند راه حل مناسبی باشد.

ظرفیت و محدوده وزنی

لودسل باید ظرفیت کافی برای اندازه گیری حداکثر بار وارده را داشته باشد. معمولاً توصیه می شود که ظرفیت لودسل کمی بیشتر از وزن حداکثر بار باشد تا امکان مواجهه با بارهای ناگهانی یا اضافه بار فراهم شود. به عنوان مثال، اگر حداکثر وزن عبوری از نوار نقاله 5 تن باشد، استفاده از لودسل با ظرفیت 6 تا 7 تن توصیه می شود.

لودسل هایی که در محدوده وزنی مناسب کار می کنند، دقت بیشتری ارائه می دهند. استفاده از لودسلی با ظرفیت بسیار بالاتر از نیاز واقعی ممکن است باعث کاهش دقت اندازه گیری شود، زیرا سیگنال های خروجی در این حالت ممکن است حساسیت کمتری داشته یاشند. بنابراین، توازن بین ظرفیت و دقت باید به خوبی رعایت شود.

شرایط محیطی

محیط کاری سیستم نوار نقاله یکی دیگر از عوامل حیاتی در انتخاب لودسل است. در محیط هایی که نوار نقاله در معرض رطوبت، گرد و غبار، یا دماهای بسیار بالا یا پایین کار می کند، باید از لودسل هایی با طراحی مقاوم استفاده کرد. لودسل های ساخته شده از فولاد ضدزنگ و با پوشش های ضد آب گزینه های مناسبی برای این شرایط هستند.

همچنین، در محیط های صنعتی که ممکن است لودسل در معرض لرزش های مداوم یا شوک های مکانیکی قرار گیرد، انتخاب لودسل با مقاومت بالا در برابر این عوامل اهمیت دارد. لرزش های مداوم می توانند باعث کاهش دقت اندازه گیری یا حتی خرابی لودسل شوند، بنابراین انتخاب لودسل هایی با طراحی ضد لرزش ضروری است.

سرعت نوار نقاله

یکی از جنبه های فنی که اغلب در انتخاب لودسل نادیده گرفته می شود، سرعت حرکت نوار نقاله است. در نوار نقاله هایی که با سرعت بالا کار می کنند، لودسل باید توانایی اندازه گیری سریع و دقیق بارهای عبوری را داشته باشد. لودسل هایی با زمان پاسخ دهی کوتاه (Fast Response Time) برای این کاربردها ایده آل هستند.

علاوه بر این، سرعت بالای نوار نقاله می تواند باعث نوسانات در بارگذاری شود که ممکن است بر خروجی لودسل تأثیر بگذارد. استفاده از فیلترهای نرم افزاری یا سخت افزاری برای تثبیت سیگنال های لودسل می تواند این مشکل را حل کند. همچنین، در مواردی که نوار نقاله با سرعت متغیر کار می کند، لودسل باید بتواند با تغییرات دینامیکی بار تطبیق پیدا کند.

این عوامل به شما کمک می کنند تا لودسل مناسبی را انتخاب کنید که با شرایط کاری و نیازهای خاص سیستم نوار نقاله شما هماهنگ باشد. انتخاب دقیق لودسل باعث افزایش دقت و کارایی سیستم می شود و از مشکلات احتمالی در آینده جلوگیری می کند.

انتخاب ظرفیت لودسل برای سیستم توزین نواری

یکی از مهم ترین مراحل در انتخاب لودسل برای سیستم های توزین نوار نقاله، تعیین ظرفیت مناسب است. ظرفیت لودسل به معنای حداکثر وزنی است که حسگر می تواند بدون افت دقت یا آسیب تحمل کند. انتخاب ظرفیت مناسب نه تنها عملکرد سیستم را بهبود می بخشد، بلکه از آسیب های احتمالی به لودسل در شرایط بارگذاری غیرعادی جلوگییری می کند.

محاسبه ظرفیت مورد نیاز

برای تعیین ظرفیت مناسب، ابتدا باید حداکثر وزن باری که ممکن است روی نوار نقاله قرار گیرد، محاسبه شود. این مقدار شامل وزن مواد حمل شده و هر گونه نیروی اضافی، مانند ضربه ها یا بارهای دینامیکی است. به عنوان یک قاعده کلی، ظرفیت لودسل باید حدود 20 تا 30 درصد بیشتر از حداکثر وزن بار مورد انتظار باشد تا از آسیب های ناشی از اضافه بار جلوگیری شود.

تأثیر توزیع بار

یکی دیگر از نکات مهم، بررسی توزیع بار روی لودسل ها است. در سیستم های نوار نقاله، معمولاً از چندین لودسل برای پشتیبانی و اندازه گیری وزن استفاده می شود. در این حالت، ظرفیت هر لودسل باید به گونه ای تعیین شود که توزیع وزن به طور یکنواخت انجام شود. برای مثال، اگر وزن کل بار 10 تن است و از 4 لودسل استفاده می شود، هر لودسل باید ظرفیتی حدود 3 تن داشته باشد تا احتمال تمرکز وزن در یک نقطه از بین برود.

در نظر گرفتن شرایط خاص

اگر سیستم نوار نقاله در محیط هایی با شرایط خاص مانند دماهای بسیار بالا، شوک های مکانیکی یا ارتعاشات مداوم کار می کند، باید ظرفیت لودسل با توجه به این شرایط تنظیم شود. در چنین مواردی، انتخاب لودسل هایی با ظرفیت بیشتر از مقدار محاسبه شده می تواند عمر مفید سیستم را افزایش دهد و دقت اندازه گیری را حفظ کند.

انتخاب ظرفیت مناسب لودسل تضمین می کند که سیستم توزین نوار نقاله با دقت و کارایی بالا کار کند و از خرابی های غیرمنتظره جلوگیری شود. این مرحله یکی از اصول کلیدی در طراحی و پیاده سازی سیستم های توزین است که تأثیر مستقیمی بر عملکرد کلی سیستم دارد.

چگونه بهترین ظرفیت لودسل را محاسبه کنیم؟

انتخاب ظرفیت مناسب برای لودسل، یکی از مراحل کلیدی در طراحی سیستم های توزین نوار نقاله است. این فرآیند نیازمند در نظر گرفتن چندین فاکتور اساسی است که در ادامه به آن ها پرداخته می شود:

1. محاسبه حداکثر وزن بارگذاری

ابتدا باید حداکثر وزن کل مواد عبوری از نوار نقاله را محاسبه کنید. این مقدار شامل موارد زیر است:

• وزن مواد جابه جا شده: وزن متوسط مواد بر اساس ظرفیت سیستم.
• وزن ساختار نوار نقاله: برخی اجزای نوار ممکن است به طور موقت وزن لودسل ها را تحت تأثیر قرار دهند.
• بار اضافی احتمالی: عواملی مانند بارگذاری ناگهانی، شوک های مکانیکی، یا بارهای نامتوازن باید در نظر گرفته شوند.

برای مثال، اگر سیستم نوار نقاله در حداکثر ظرفیت خود بتواند 5 تن مواد را حمل کند، این مقدار به عنوان پایه محاسبات انتخاب می شود.

افزودن حاشیه ایمنی

لودسل ها باید برای بارهای فراتر از مقدار محاسبه شده طراحی شوند تا از آسیب یا خرابی جلوگیری شود. به عنوان قاعده کلی، ظرفیت لودسل باید 20-30 درصد بیشتر از حداکثر وزن بارگذاری باشد. این حاشیه ایمنی به سیستم اجازه می دهد تا با شرایط غیرمنتظره مانند اضافه بارهای ناگهانی یا ارتعاشات مقابله کند.

فرمول پیشنهادی برای محاسبه ظرفیت لودسل:

ظرفیت لودسل=وزن حداکثری×(1.2 تا 1.3)

برای مثال، اگر حداکثر وزن بارگذاری 5 تن باشد، ظرفیت لودسل باید بین 6 تا 6.5 تن باشد.

برای انتخاب ظرفیت مناسب لودسل برای سیستم های توزین نوار نقاله، باید مراحل زیر را در نظر گرفت:

1. تعیین دبی عبوری:
   ظرفیت نوار نقاله را بر حسب تن در ساعت مشخص کنید و آن را به کیلوگرم بر ثانیه تبدیل کنید (تقسیم بر 3.6).
2. محاسبه وزن مواد روی نوار:
   وزن مواد عبوری در هر متر طول نوار نقاله با تقسیم ظرفیت بر سرعت نوار محاسبه می شود.
3. اضافه کردن بار مرده:
   وزن اجزایی مانند پایه رولیک ها و خود نوار نیز به وزن مواد افزوده شود.
4. افزایش ظرفیت برای ایمنی:
   ظرفیت لودسل باید دو برابر ظرفیت محاسبه شده باشد. برای مثال:
   • اگر وزن مواد روی نوار در هر متر 104 کیلوگرم باشد، ظرفیت نهایی 200 کیلوگرم است.
   • می توانید از دو لودسل 100 کیلوگرمی یا چهار لودسل 50 کیلوگرمی استفاده کنید.

این مراحل تضمین می کند که لودسل ها تحت اضافه بار آسیب نبینند و سیستم به دقت بالا عمل کند.

توجه به شرایط محیطی

اگر سیستم نوار نقاله در محیط های خاص مانند دماهای بالا، رطوبت شدید، یا ارتعاشات مداوم کار می کند، بهتر است از لودسل هایی با ظرفیت بالاتر استفاده کنید. این کار باعث می شود لودسل در برابر تغییرات ناگهانی محیط مقاوم باشد و عملکرد آن تحت تأثیر قرار نگیرد.

انتخاب ظرفیت با توجه به کلاس دقت

ظرفیت لودسل باید متناسب با دقت مورد نیاز سیستم باشد. اگر سیستم به دقت بالایی نیاز دارد (مانند توزین مواد حساس)، بهتر است از لودسل هایی استفاده کنید که ظرفیت آن ها نزدیک به مقدار محاسبه شده باشد. در مقابل، اگر دقت اندازه گیری اولویت کمتری دارد، می توانید لودسل هایی با ظرفیت بیشتر انتخاب کنید.

محاسبه ظرفیت مناسب برای لودسل به ترکیبی از محاسبات دقیق، افزودن حاشیه ایمنی و در نظر گرفتن شرایط محیطی نیاز دارد. انتخاب صحیح ظرفیت لودسل تضمین می کند که سیستم توزین نوار نقاله با دقت و قابلیت اطمینان بالا عمل کرده و از خرابی های غیرمنتظره جلوگیری شود. این محاسبات را می توانید با مشاوره از تولیدکنندگان لودسل برای شرایط خاص سیستم خود بهینه کنید.

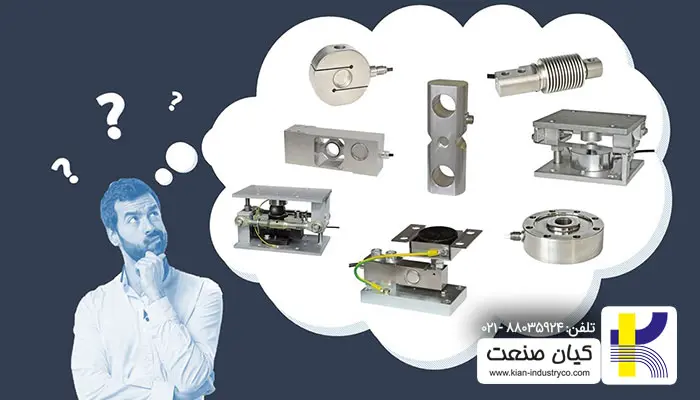

انواع لودسل مناسب برای نوار نقاله ها

لودسل های خمشی (Bending Beam Load Cells)

این لودسل ها با طراحی ساده و دقت بالا، برای اندازه گیری وزن در سیستم های نوار نقاله سبک و متوسط ایده آل هستند. آن ها معمولاً در محیط های با لرزش کمم و مواد سبک استفاده می شوند.

لودسل های فشاری (Compression Load Cells)

لودسل های فشاری برای نوار نقاله هایی که وزن های بالا را جابه جا می کنند، مناسب هستند. این نوع لودسل به دلیل ساختار مقاوم و دقت بالا در محیط های صنعتی سنگین به کار می رود.

لودسل های کششی (Tension Load Cells)

لودسل های کششی معمولاً برای سیستم های نوار نقاله ای که در آن ها بار به صورت کششی اعمال می شود، مورد استفاده قرار می گیرند. این نوع لودسل برای نوارهای متحرک و بارگذاری غیرمرکزی مناسب است.

نحوه نصب و کالیبراسیون لودسل در نوار نقاله

اهمیت نصب دقیق

نصب صحیح لودسل بر دقت و عمر مفید آن تأثیر زیادی دارد. در سیستم های نوار نقاله، لودسل باید به گونه ای نصب شود که نیروهای غیرمحوری یا لرزش ها تأثیری بر اندازه گیری نداشته باشند.

مراحل کالیبراسیون

1. تعیین بار مرجع: از وزنه های استاندارد برای کالیبراسیون استفاده کنید.
2. تنظیم نقطه صفر: اطمینان حاصل کنید که لودسل در حالت بدون بار مقدار صفر را نشان می دهد.
3. بررسی خطی بودن: خروجی لودسل را در مقادیر مختلف بار بررسی و تنظیم کنید.

کالیبراسیون منظم تضمین می کند که دقت لودسل در طول زمان حفظ شود.

نکات نگهداری و مشکلات رایج

عوامل کاهش دقت

• نصب نادرست یا عدم کالیبراسیون منظم
• تأثیرات محیطی مانند گرد و غبار و تغییرات دما
• ضربه یا بارگذاری بیش از حد بر لودسل

راهکارهای نگهداری

• نظافت منظم لودسل و جلوگیری از تجمع گرد و غبار
• بررسی اتصالات مکانیکی و الکتریکی
• کالیبراسیون دوره ای برای حفظ دقت و عملکرد

نگهداری صحیح می تواند عمر مفید لودسل را به طور قابل توجهی افزایش دهد.

نتیجه گیری

لودسل ها جزء حیاتی سیستم های توزین نواری هستند و انتخاب صحیح آن ها تأثیر زیادی بر دقت و کارایی سیستم دارد. با در نظر گرفتن عواملی مانند نوع مواد، شرایط محیطی، و دقت مورد نیاز، می توان بهترین لودسل را انتخاب کرد، دقت کنید حتما خرید خود را از تولیدکننده لودسل در ایران انجام دهید تا در زمان نصب و راه اندازی به مشکل نخورید ترجیحا لودسل را همراه سیستم توزین از تولیدکننده خریداری کنید.

لودسل های خمشی، فشاری و کششی هرکدام با ویژگی های خاص خود برای کاربردهای مختلف در نوار نقاله مناسب هستند. نصب و کالیبراسیون صحیح، همراه با نگهداری منظم، می تواند عملکرد بهینه و عمر طولانی لودسل را تضمین کند. با توجه به اهمیت این حسگرها، انتخاب دقیق و آگاهانه لودسل می تواند نقش مهمی در افزایش بهره وری صنایع داشته باشد.
