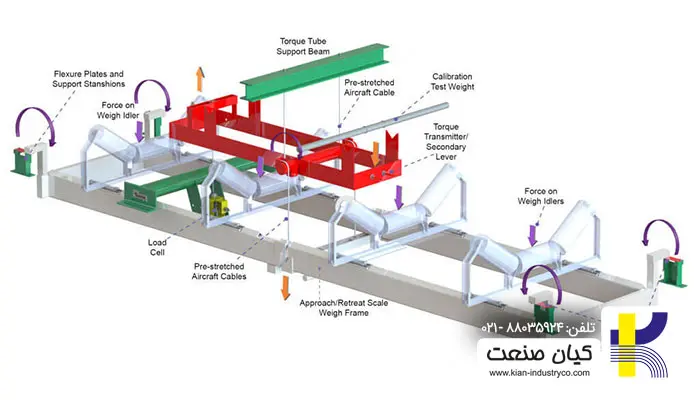

سیستم توزین نوار نقاله از اجزای مختلفی تشکیل شده است که هر یک نقش کلیدی در عملکرد کلی سیستم ایفا می کنند. این اجزا عبارت اند از:

اجزای سیستم توزین نواری و ویفیدر

1. لودسل ها (Load Cells):
   • وظیفه تبدیل وزن مواد به سیگنال الکتریکی را بر عهده دارند.
   • در نقاط کلیدی نوار نقاله نصب می شوند.
   • انواع مختلفی دارند، از جمله لودسل های فشاری، کششی و خمشی.
   • انتخاب نوع لودسل به وزن مواد، شرایط محیطی و دقت مورد نیاز بستگی دارد.
2. نوار نقاله (Conveyor Belt):
   • بخش متحرک سیستم که مواد را جابه جا می کند.
   • باید از موادی ساخته شود که انتقال یکنواخت و بدون لرزش مواد را تضمین کند.
   • طراحی آن تأثیر مستقیمی بر دقت سیستم دارد.
3. نمایشگرها و پردازنده های سیگنال (Indicators and Signal Processors):
   • داده های دریافتی از لودسل ها را پردازش و نمایش می دهند.
   • می توانند به سیستم های مدیریتی یا کنترل خودکار متصل شوند.
   • برخی مدل ها قابلیت ذخیره سازی داده ها یا ارسال آن ها به نرم افزارهای مدیریتی را دارند.
4. پایه ها و فریم های نگهدارنده (Frames and Supports):
   • وظیفه تثبیت لودسل ها و کاهش لرزش های مکانیکی را دارند.
   • استفاده از پایه های ضدلرزش می تواند دقت سیستم را افزایش دهد.
5. سیستم های کنترلی و اتوماسیون (Control and Automation Systems):
   • داده های وزن را به نرم افزارهای مدیریتی ارسال می کنند.
   • امکان تنظیم خودکار سرعت نوار نقاله یا دیگر دستگاه ها را فراهم می کنند.
   • یکپارچگی با سیستم های برنامه ریزی منابع سازمانی (ERP) یا مدیریت تولید (MES)  را دارند.
6. کابل ها و اتصالات (Cables and Connections):
   • ارتباط الکتریکی میان لودسل ها، پردازنده ها و نمایشگرها را برقرار می کنند.
   • باید مقاوم به شرایط محیطی مانند رطوبت یا گرد و غبار باشند.
7. پوشش ها و محافظ ها (Covers and Shields):
   • برای محافظت از لودسل ها و دیگر اجزا در برابر گرد و غبار، رطوبت یا آسیب های مکانیکی استفاده می شوند.
   • در محیط های سخت صنعتی، استفاده از این محافظ ها ضروری است.

این اجزا در کنار هم، عملکرد هماهنگ و دقیق سیستم توزین نواری ویفیدر را تضمین می کنند. هرگونه اختلال یا خرابی در یکی از این بخش ها می تواند دقت و کارایی کلی سیستم را تحت تأثیر قرار دهد، برای واضح شدن بیشتر اهمیت اجزا در این سیستم خواندن ادامه مطالب خالی از لطف نیست.

سیستم توزین نوار نقاله مجموعه ای از اجزا و تجهیزات است که برای اندازه گیری وزن مواد عبوری در خطوط تولید طراحی شده اند. این سیستم ها به دلیل دقت بالا و امکان ارائه داده های بلادرنگ، در صنایع مختلف از جمله معدن، مواد غذایی، بسته بندی و لجستیک استفاده می شوند. شناخت اجزای اصلی این سیستم برای طراحی، بهره برداری و نگهداری آن ضروری است.

یکی از مهم ترین اجزای سیستم توزین، لودسل ها هستند. لودسل ها حسگرهایی هستند که وظیفه تبدیل وزن مواد به سیگنال های الکتریکی را بر عهده دارند. این حسگرها معمولاً در نقاط استراتژیک نوار نقاله نصب می شوند و تغییرات وزن را به دقت اندازه گیری می کنند. انتخاب نوع و تعداد لودسل ها به وزن مواد، سرعت نوار و شرایط محیطی بستگی دارد. برایه مثال، در محیط های مرطوب یا دارای گرد و غبار، از لودسل های مقاوم با پوشش های محافظ استفاده می شود.

نوار نقاله بخش دیگری از این سیستم است که وظیفه جابه جایی مواد را بر عهده دارد. طراحی و ساختار نوار نقاله باید به گونه ای باشد که انتقال مواد به شکلی یکنواخت و با حداقل لرزش انجام شود تا دقت اندازه گیری حفظ شود. از دیگر اجزای کلیدی می توان به نمایشگرها و پردازنده های سیگنال اشاره کرد. این تجهیزات داده های دریافتی از لودسل ها را پردازش کرده و وزن مواد را به صورت عددی نمایش می دهند. در سیستم های پیشرفته تر، این داده ها می توانند به نرم افزارهای مدیریتی یا سیستم های کنترل ارسال شوند.

همچنین، پایه ها و فریم ها برای تثبیت سیستم و کاهش لرزش ها استفاده می شوند. پایه های ضدلرزش و ساختار مقاوم، تأثیر نویزهای مکاانیکی را به حداقل می رسانند. این اجزا با همکاری یکدیگر عملکرد سیستم را تضمین می کنند و نقش مهمی در دقت اندازه گیری دارند.

راهنمای عیب یابی اجزای سیستم توزین نوار نقاله

عیب یابی سیستم توزین نوار نقاله یکی از وظایف مهم در نگهداری و بهره برداری از این تجهیزات است. هرگونه خطا یا مشکل در عملکرد اجزای سیستم می تواند به کاهش دقت اندازه گیری، توقف خطوط تولید یا افزایش هزینه ها منجر شود. با شناسایی دقیق مشکلات و اعمال راهکارهای مناسب، می توان عمر مفید سیستم را افزایش داد.

یکی از رایج ترین مشکلات در سیستم های توزین، خرابی لودسل ها است. لودسل ها ممکن است به دلیل بارگذاری بیش از حد، ضربه یا شرایط محیطی سخت آسیب ببینند. اگر خروجی لودسل ها نادرست باشد یا تغییرات غیرعادی نشان دهد، بررسی اتصالات الکتریکی، کالیبراسیون مجدد و در صورت نیاز تعویض لودسل ضروری است. همچنین، کثیفی و تجمع گرد و غبار روی لودسل ها می تواند دقت اندازه گیری را کاهش دهد که با تمیزکاری منظم این مشکل برطرف می شود.

خطاهای نرم افزاری یا الکتریکی نیز ممکن است در پردازش داده های وزن اختلال ایجاد کنند. برای رفع این مشکلات، ابتدا باید سیستم الکتریکی و نرم افزار کنترلی بررسی شوند. اتصالات نادرست یا قطعی در کابل ها می توانند باعث ناپایداری در داده ها شوند. به روزرسانی نرم افزار یا کالیبراسیون مجدد تجهیزات می تواند به بهبود عملکرد سیستم کمک کند.

یکی دیگر از مشکلات رایج، لرزش ها و نویزهای مکانیکی است. لرزش های نوار نقاله ممکن است باعث ایجاد خطا در اندازه گیری شوند. استفاده از پایه های ضد لغزش و کاهش ناهماهنگی در نصب تجهیزات می تواند این مشکل را برطرف کند. همچنین، تنظیم نوار نقاله برای کاهش تغییرات ناگهانی وزن و حفظ یکنواختی مواد عبوری اهمیت دارد.

چالش ها و راهکارهای پیاده سازی اجزای سیستم توزین نوار نقاله

پیاده سازی سیستم توزین نوار نقاله می تواند چالش های متعددی داشته باشد که نیازمند برنامه ریزی دقیق و اقدامات مناسب است. از جمله این چالش ها می توان به شرایط محیطی، طراحی ساختاری و یکپارچگی با سایر سیستم ها اشاره کرد.

یکی از بزرگ ترین چالش ها، شرایط محیطی نامساعد است. در محیط های صنعتی که نوار نقاله در معرض دماهای بالا، رطوبت، گرد و غبار یا لرزش های مداوم قرار دارد، انتخاب تجهیزات مقاوم ضروری است. لودسل های دارای پوشش های مقاوم در برابر آب و گرد و غبار (با استانداردهای IP67 یا IP68) و نوار نقاله های ساخته شده از مواد مقاوم به خوردگی، می توانند به عملکرد بهتر سیستم کمک کنند. علاوه بر این، برنامه ریزی برای تعمیر و نگهداری منظم در چنین محیط هایی حیاتی است.

هماهنگی میان اجزای سیستم و نصب صحیح نیز از دیگر چالش هاست. نصب نامناسب لودسل ها، تراز نبودن نوار نقاله یا عدم تنظیم صحیح پایه ها می تواند دقت سیستم را کاهش دهد. برای غلبه بر این چالش، انجام نصب تحت نظارت کارشناسان مجرب و استفاده از ابزارهای دقیق برای تتنظیم تجهیزات ضروری است. همچنین، پیش بینی محل مناسب برای نصب تجهیزات، به ویژه در فضاهای محدود، اهمیت بالایی دارد، برای خرید سیستم توزین نواری و نصب اجزا می توانید با مجموعه کیان صنعت تماس بگیرید.

در نهایت، یکپارچه سازی با سیستم های مدیریتی و کنترلی چالشی است که نیازمند برنامه ریزی دقیق و استفاده از فناوری های مناسب است. سیستم های توزین باید با نرم افزارهای مدیریت تولید، برنامه ریزی منابع سازمانی (ERP) و سیستم های کنترل صنعتی (SCADA) یکپارچه شوند تا داده ها به صورت بلادرنگ منتقل و تحلیل شوند. انتخاب تجهیزات سازگار و تنظیم پروتکل های ارتباطی استاندارد می تواند این مشکل را به حداقل برساند.

نتیجه گیری

سیستم توزین نوار نقاله به دلیل دقت بالا و نقش حیاتی در مدیریت مواد، یکی از اجزای ضروری در خطوط تولید است. آشنایی با اجزای این سیستم، روش های عیب یابی و چالش های پیاده سازی آن، به بهره برداری بهینه و افزایش طول عمر تجهیزات کمک می کند. با استفاده از تجهیزات مناسب، نگهداری منظم و طراحی دقیق، صنایع می توانند از مزایای این سیستم ها بهره مند شده و بهره وری و کیفیت خطوط تولید خود را بهبود بخشند.
